吸干機流程圖

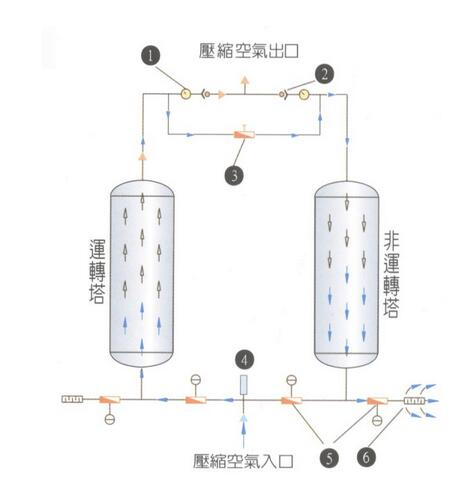

（無熱吸干機流程圖）

由空壓機排出的大量空氣，由壓 縮空氣入口管流入，通過氣閥進入兩個塔中的運轉塔，其中的濕氣會被吸附劑所吸收而干燥。

當空氣流通到塔頂時，空氣中的水份被全部吸收，露點溫度可達-40℃，從而達到干燥目的。整個循環標準需10分鐘，每塔各運行5分鐘，一塔在工作的過程中 (運轉塔)，另一塔處于再生狀態(非運轉塔)再生時間為4.5分鐘,續壓時間0.5分鐘。

在再生的過程中，運轉塔中一部份干燥的空氣經再生風量調節閥進入非運轉塔將塔內的水份經消音器帶到大氣中去。其運轉時耗氣量為設備處理量的12%

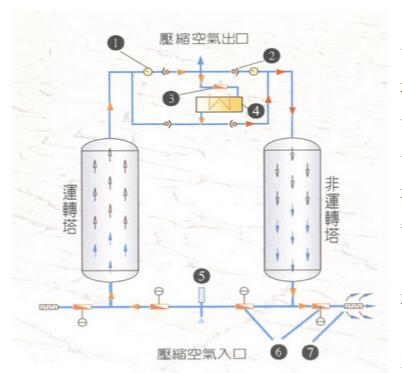

(微熱吸干機流程圖)

由空壓機排出的大量空氣，由壓縮空 氣入口管流入，通過氣閥進入兩個塔中的運轉塔，其中的濕氣會被吸附劑所吸收而干燥。

當空氣流通到塔頂時，空氣中的水份被全部吸收，露點溫度可達-40℃，從而達到干燥目的。整個循環標準需1小時，每塔各運行0.5小時，一塔在工作的過程中(運轉塔)，另一塔處于再生狀態(非運轉塔)再生時間為0.45小時,吹冷和續壓時間0.15小時。

在再生的過程中，運轉塔中一部份干燥的空氣經再生風量調節閥進入 加熱器加熱后進入非運轉塔將塔內的水份經消音器帶到大氣中去。其運轉時耗氣量為設備處理量的7%
