冷干機的工作流程

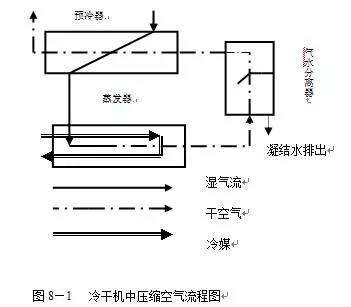

   圖示出了壓縮空氣在冷干機中的流動路線。

   較高溫度的飽和壓縮空氣首先進入冷干機的預冷器，在預冷器中與來自本機蒸發器的干冷空氣進行熱交換，溫度得到初步降低后進入蒸發器，壓縮空氣在蒸發器里與冷媒蒸汽進行第二次熱交換，使溫度進一步降低到接近于冷媒的蒸發溫度；在兩次降溫過程中，壓縮空氣中的飽和水蒸汽得以凝結成液態水滴并隨氣流進入氣水分離器，分離器中分離出來的液態水經自動排水器（未畫出）排出機外，溫度較低的干燥壓縮空氣則回送到預冷器，與剛進入的濕飽和空氣進行熱交換，使本身溫度得到提高，從而在冷干機排氣口得到含水量較低（即露點較低）同時相對濕度也較低的干燥壓縮空氣。

   由上述分析可知，預冷器、蒸發器及氣水分離器是冷干機中空壓縮氣流動系統的三大組成部分。
