離心壓縮機為什么會喘振？
離心壓縮機的特性，決定了喘振不可避免，只能預防。
作為使用維護人員，了解喘振的原理及預防措施，對科學的使用離心壓縮機很有必要。
-1-
什么是喘振
當離心壓縮機的操作工況發生變動，并偏離設計工況時，如果氣體流量減少，則進入葉輪或擴壓器流道的氣流方向會發生變化。
當流量減少到一定程度，由于葉輪的連續旋轉和氣流的連續性，使這種邊界層分離現象擴大到整個流道，而且由于氣流分離沿著葉輪旋轉的反方向擴展，從而使葉道中形成氣流旋渦，再從葉輪外圓折回到葉輪內圓，此現象稱為氣流旋離，又稱旋轉失速。
發生旋轉脫離時，葉道中的氣流通不過去，級的壓力也突然下降，排氣管內較高壓力的氣體便倒流回級里來。
瞬間，倒流回級中的氣體就補充了級流量的不足，使葉輪又恢復正常工作，從而重新把倒流回來的氣體壓出去，這樣又使級中流量減少，于是壓力又突然下降，級后的氣體又倒流回級中，如此周而復始，在系統中產生了周期性的氣體振蕩現象。這種現場稱為喘振。
-2-
喘振發生的原因
1.流量

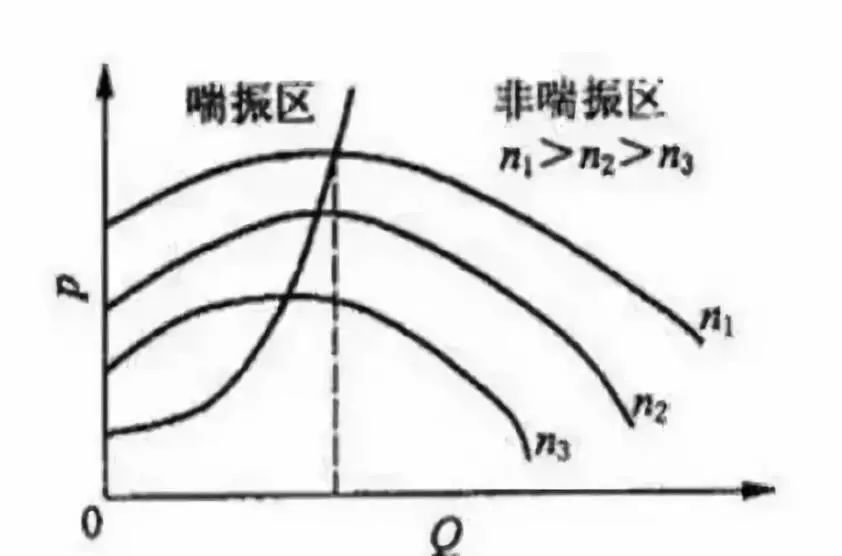

離心壓縮機在不同轉速n下都對應著一條出口壓力P與流量Q之間的曲線。
隨著流量的減少，壓縮機的出口壓力逐漸增大，當達到該轉速下最大出口壓力時，機組進入喘振區，壓縮機出口壓力開始減少，流量也隨之減少，壓縮機發生喘振。
從曲線看，流量減少是發生喘振的根本原因，在實際生產中盡量避免壓縮機在小流量的工況下運行。
2.氣體相對分子質量

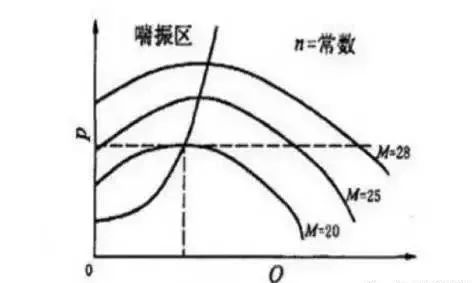

如下圖，離心壓縮機在恒壓運行條件下，當相對分子質量M=20的氣體發生喘振時候，相對分子質量M=25和28的氣體運行點遠離喘振區。
因此，在恒壓運行工況下，相對分子質量越小，越容易發生喘振。
3.入口壓力

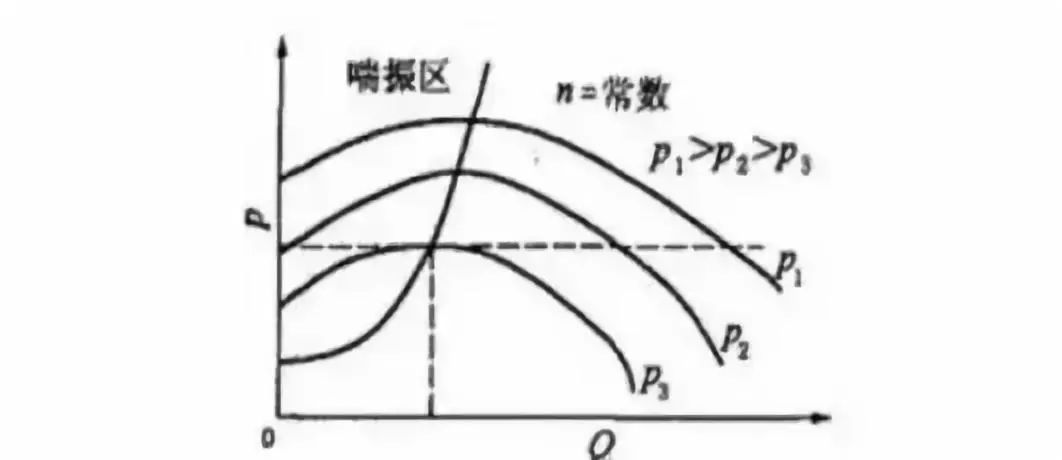

如下圖，壓縮機的入口壓力P1>P2>P3，在恒壓運行工況下，入口壓力越低，越容易發生喘振，這也是入口過濾器壓差增大時，要及時更換濾芯的原因。
4、入口溫度

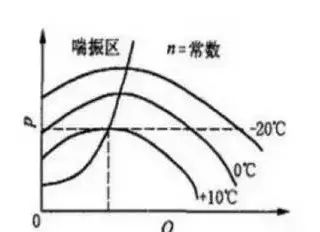

下圖是恒壓恒轉速下運行的離心壓縮機，在不同入口氣體溫度時的曲線。
從曲線上可以看出，在恒壓運行工況下，氣體入口溫度越高，越容易發生喘振。
因此，對同一臺離心式壓縮機來說，夏季比冬季更容易發生喘振。
5、轉速
透平式驅動的壓縮機，根據外界不同流量要求運行在不同轉速下，在外界用氣量一定的情況下，轉速越高，越容易發生喘振。
綜上，出現喘振的根本原因是壓縮機的流量過小，小于壓縮機的最小流量（或者說由于壓縮機的背壓高于其最高排壓），導致機內出現嚴重的氣體旋轉分離。
外因則是管網的壓力高于壓縮機所提供的排壓，造成氣體倒流，并產生大幅度的氣流脈動。
-3-
喘振預防措施
1.壓力調節
壓縮機在高于設定壓力的條件下工作時，可通過進口節流的方式維持出口壓力，或打開防喘振調節閥將部分壓力放空。
也可加裝旁通管，采用旁通回流的方法，使排氣壓力保持在設定的壓力下，使其流量維持在所限定的最低流量之內。
2.合理控制防喘振安全裕度

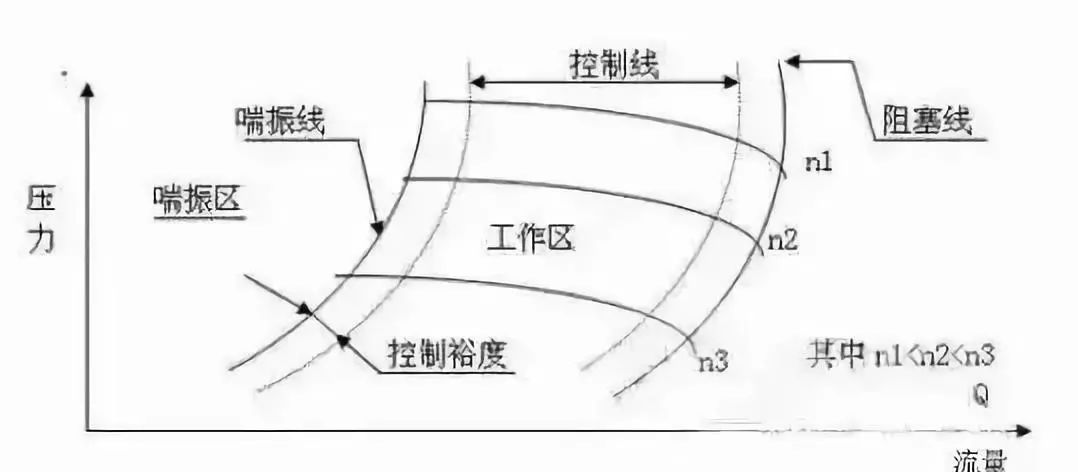

根據離心機性能曲線，在喘振線右側采用了一條防喘振線，作為防喘振調節器的給定值曲線，它與喘振線之間的區域是壓縮機的安全邊界，稱為安全裕度。
它是在一定工作轉速下，正常流量與該轉速下喘振流量之比值。
當壓縮機工作點到達防喘振線時，防喘振調節閥打開，以使工作點右移進入安全區，從而避免喘振的發生。
3.設置報警儀器
在離心機的進口安裝流量儀，出口安裝壓力傳感器進行監控，一旦壓縮機接近喘振工況區時發出報警，以提前采取措施，防患于未然。
小結
以上，我和你聊了離心壓縮機難以避免且必須重視的一種故障--喘振。
其發生的根本原因是流量不足。
希望對你的日常工作有所幫助
感謝你的陪伴，再見。
